Systeme mit diesem Wandler ermöglichen die präzise Verarbeitung von Eingangssignalen im Bereich von ±640 mV bis ±24,576 V bei einer Auflösung von 16 Bit und einer maximalen Abtastrate von 1 MSPS (1 MHz) pro Wandler. Die acht verfügbaren Kanäle pro Wandler lassen sich mit höchster Flexibilität konfigurieren.

So sind beispielsweise folgende Betriebsarten möglich:

• 16 massebezogene (single-ended) Eingänge
• 8 differentielle Eingänge
• oder beliebige Kombinationen aus beiden

Wichtige Merkmale auf einen Blick:

• Einstellbare Verstärkung pro Kanal mit sieben wählbaren Messbereichen: ±0,64 V | ±1,28 V | ±2,56 V | ±5,12 V | ±10,24 V | ±20,48 V | ±24,576 V (differentiell)
• Optionale Einspeisung einer Offsetspannung bei Single-Ended-Messungen – dadurch lässt sich ein vorhandener DC-Offset vor der Digitalisierung gezielt eliminieren und der Dynamikbereich des Wandlers optimal ausnutzen.
• Dank der Kompatibilität mit den Normen DIN IEC 60381-1 und DIN IEC 60381-2 können an Frontends mit ADAS3022 nahezu alle gängigen Sensoren direkt angeschlossen werden.
• Auch Strommessungen sind unkompliziert realisierbar – einfach über einen externen Shunt-Widerstand.

Diese Kombination aus breitem Eingangsspannungsbereich, hoher Flexibilität bei der Kanal-Konfiguration und Normkonformität macht den Wandler zur idealen Lösung für anspruchsvolle industrielle Mess- und Datenerfassungsaufgaben.

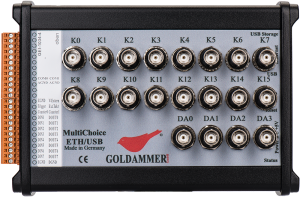

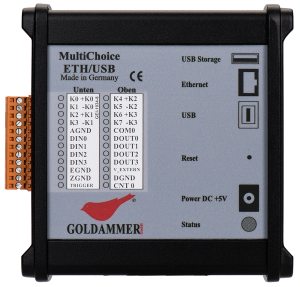

Zu den Geräten
Datenblatt ADAS3022 (englisch)
Schaltungsbeispiel für DIN IEC 60381-1 und DIN IEC 60381-2 Messungen [Externer Link, Quelle: ElektronikPraxis.de]
